內調焦望遠鏡是一種具有多種用途的，使用方便的光學檢調儀器，它可以作為自準直光管和可調焦望遠鏡使用。因此它廣泛地應用于光學實驗室和光學車間作為檢驗和調整工具。例如：用來檢驗導軌的“直線度”，基面之間的“垂直度”，平面之間的“平行度”孔徑之間的“同軸性”等等。

    本設備是激光管生產廠家必備的專用工具：用于激光管生產加工過程中二端口的貼面工藝，是該工藝必不可少的專用設備。

工作原理：

WORK  STEP

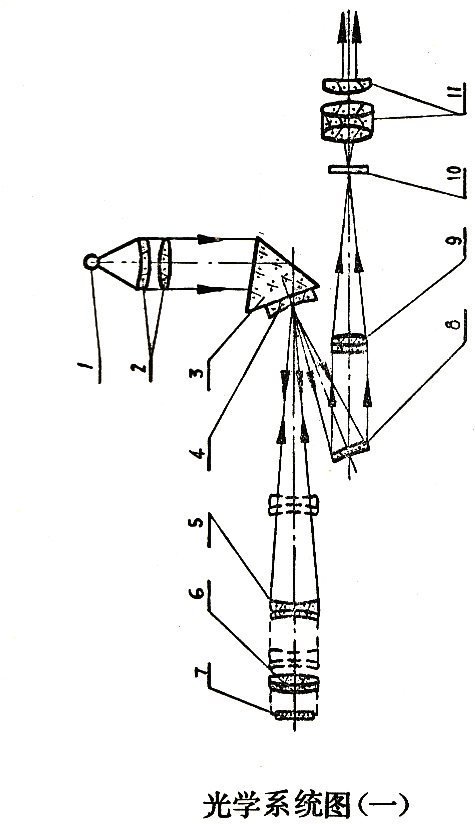

如圖一所示，由光源（1）發出的光束經過聚光鏡（2）及反射棱鏡（3）均勻地照明球面反射鏡（4）球面反射鏡上鍍以鋁全反射膜并刻去十字形膜層，當調焦物鏡（5）被調在無窮遠位置時，十字線洽好位于物鏡系統（5），（6）的焦平面上，因而，此時由十字線射出的光束通過物鏡系統后，以平行光束射出，光束被反射面（7）（欲測物）反射回來后又通過物鏡系統將十字線的象成在球面反射鏡的鍍鋁面上，通過平面反射鏡（8）及轉象。物鏡（9）在目鏡（11）的分劃板（10）上人們可以觀察到十字線及其反射射象的重合程度，偏離值可在測微目鏡的視場及測微鼓輪上讀出。調焦鏡（5）可前后移動，使不同距離的目標成象于球面反射鏡上。

主要參數：

光學規格：

望遠鏡物鏡：焦 距：f'∞＝208.34MM

          口 徑：D＝ ￠25MM

          視 場 角：2W＝3°

測微目鏡： 焦 距：f '＝16.5MM

          放大倍率：Γ=15×

          視 場 角：2W＝36°

轉象物鏡： 放大倍率：Γ＝1×

結構性能：測微目鏡測量精度：當用作自準直光管時精度為6”當用作內調焦望遠鏡時檢驗孔徑間同軸性精度（在2米范圍內）為0.1MM

觀測范圍–317.14MM→-∞

+∞→+ 420MM

其余為盲區

測微目鏡鼓輪分度值：0.01MM代表光束角度為10 ”

調節范圍：粗調：俯仰角：± 20°

用視角：±45°

升降移動：110MM

微調：俯仰角：±7°

周視角：±7°

升降微移：10MM

水平微移：20MM

光源：LED高效發光管
